در دنیای{0}در حال تکامل سریع مراکز داده، خنک کننده مایع به عنوان یک بازی{1}}تغییر دهنده برای مدیریت گرمای تولید شده توسط سرورها و تجهیزات{2}با عملکرد بالا ظاهر شده است. با رواج بیشتر این سیستم ها، نیاز به نظارت دقیق دما برای اطمینان از عملکرد بهینه، بهره وری انرژی و طول عمر سخت افزار بسیار مهم است. ترموکوپل-مقاوم در برابر خوردگی-نوع K- را وارد کنید، یک حسگر درجه حرارت تخصصی که برای رشد در محیط های خشن حلقه های خنک کننده مایع طراحی شده است. برخلاف ترموکوپلهای استاندارد، این نوع با موادی ساخته شده است که در برابر خنککنندههای خورنده، رطوبت و قرار گرفتن در معرض مواد شیمیایی مقاومت میکنند و آن را به ابزاری ضروری برای مراکز داده مدرن تبدیل میکنند. در این راهنمای جامع، ما عمیقاً به این خواهیم پرداخت که چرا این ترموکوپل ها حیاتی هستند، چگونه کار می کنند و بهترین روش ها برای یکپارچه سازی. خواه مدیر مرکز داده، مهندس یا علاقهمند باشید، بینشهای ارزشمندی در مورد استفاده از این فناوری برای افزایش قابلیت اطمینان و کاهش هزینهها به دست خواهید آورد. ما همه چیز را از اصول اولیه گرفته تا برنامههای کاربردی پیشرفته، با پشتوانه نکات عملی و نمونههای واقعی{12} بررسی خواهیم کرد. در پایان، متوجه خواهید شد که چگونه یک حسگر ساده می تواند تفاوت بزرگی در استراتژی خنک کننده شما ایجاد کند و به شما کمک کند در چشم انداز فناوری رقابتی جلوتر بمانید. بیایید با کشف اصول ترموکوپلهای نوع K{15} و نقش آنها در دنیای امروزی{16}}دادهها شروع کنیم.

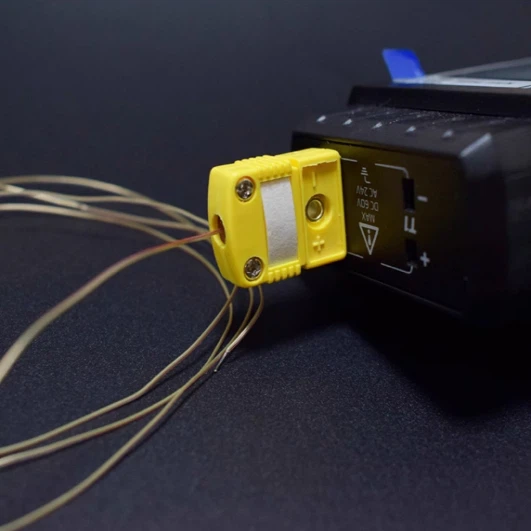

ترموکوپل نوع K- چیست و چگونه کار می کند؟
ترموکوپل نوع AK یکی از پرکاربردترین سنسورهای دما در صنایع مختلف است که به دلیل قابلیت اطمینان، مقرون به صرفه بودن و محدوده دمایی وسیع آن است. در هسته خود، یک ترموکوپل بر اساس اثر Seebeck عمل می کند، اصلی که در آن دو فلز غیرمشابه که در یک انتها به هم وصل شده اند، ولتاژ کوچکی را هنگام قرار گرفتن در معرض گرادیان دما تولید می کنند. این ولتاژ متناسب با اختلاف دما است و امکان اندازه گیری دقیق را فراهم می کند. به طور خاص، ترموکوپل نوع K{4} از سیمهای کرومل و آلومل{5}}کرومل آلیاژی از نیکل و کروم و آلومل متشکل از نیکل، آلومینیوم، سیلیکون و منگنز ساخته شده است. این ترکیب آن را قادر می سازد تا دما را از 200- درجه تا 1260 درجه اندازه گیری کند، و آن را برای کاربردهایی مانند خنک کننده مایع مرکز داده، که دما می تواند به طور قابل توجهی در نوسان باشد، همه کاره می کند.
در زمینه مرکز داده، این ترموکوپل ها اغلب در حلقه های خنک کننده ادغام می شوند تا دمای سیال را نظارت کنند و اطمینان حاصل شود که سرورها بیش از حد گرم نمی شوند. این فرآیند زمانی آغاز می شود که محل اتصال حسگر ترموکوپل در تماس با مایع خنک کننده یا یک جزء حیاتی قرار می گیرد. با تغییر گرما، ولتاژ خروجی تغییر می کند، که سپس توسط یک دستگاه متصل، مانند یک دیتالاگر یا کنترلر، به دمای خواندن تبدیل می شود. یکی از مزیت های کلیدی زمان پاسخ سریع آن است که امکان تنظیمات واقعی-زمان سیستم های خنک کننده را فراهم می کند. با این حال، در محیطهای خنککننده مایع، ترموکوپلهای استاندارد نوع K-میتوانند به دلیل خوردگی ناشی از خنککنندههایی مانند آب-مخلوطهای گلیکول یا سیالات تخصصی تخریب شوند. اینجاست که نسخههای{8}مقاوم در برابر خوردگی با روکشها یا پوششهای محافظی که طول عمر آنها را افزایش میدهند، وارد میشوند. به عنوان مثال، در HeaterFactory، ممکن است مدل هایی با غلاف Inconel پیدا کنید که در برابر سوراخ شدن و ترک خوردن مقاومت می کنند. درک این عملکرد اساسی اولین قدم برای بهینه سازی مدیریت حرارتی مرکز داده شما است، زیرا اهمیت انتخاب سنسور مناسب برای شرایط سخت را برجسته می کند.
نکات کلیدی که باید در مورد ترموکوپل های نوع K- به خاطر بسپارید:
* برای اندازه گیری دما بر اثر Seebeck تکیه می کنند.
* ساخته شده از کرومل و آلومل، طیف وسیعی از دما را ارائه می دهد.
* ایده آل برای نظارت بر زمان واقعی به دلیل زمان پاسخ سریع.
* انواع مقاوم در برابر خوردگی{0}}برای خنک کردن مایع برای جلوگیری از خرابی ضروری هستند.
* برای دادههای دقیق، همیشه با دستگاههای بازخوان سازگار جفت کنید.
علم پشت ترموکوپل ها
ترموکوپل ها دستگاه های جذابی هستند که از فیزیک اساسی برای اندازه گیری دما بدون الکترونیک پیچیده استفاده می کنند. اثر Seebeck، که توسط توماس یوهان Seebeck در سال 1821 کشف شد، سنگ بنای عملیات آنها است. زمانی اتفاق میافتد که دو ماده رسانا مختلف در دو اتصال به هم متصل شوند: یکی در نقطه اندازهگیری (اتصال گرم) و دیگری در یک نقطه مرجع (اتصال سرد). یک ولتاژ به دلیل اختلاف دما بین این اتصالات ایجاد می شود و این نیروی الکتروموتور (EMF) می تواند برای نمایش دما کالیبره شود. برای ترموکوپلهای-نوع K، جفتسازی آلیاژی خاص-کرومل و آلومل-منحنی EMF قابل پیشبینی ایجاد میکند که در سطح بینالمللی استاندارد شده است و ثبات را در بین دستگاهها تضمین میکند. این باعث می شود که آنها برای کاربردهای حیاتی مانند خنک کننده مایع مرکز داده بسیار قابل اعتماد باشند، جایی که حتی تغییرات جزئی دما می تواند بر عملکرد سرور و مصرف انرژی تأثیر بگذارد.
در عمل، دقت ترموکوپل به عواملی مانند خلوص سیم، طراحی اتصالات و شرایط محیطی بستگی دارد. به عنوان مثال، در یک سیستم خنک کننده مایع، ترموکوپل ممکن است در یک حلقه خنک کننده غوطه ور شود، جایی که دائماً با استرس حرارتی و قرار گرفتن در معرض مواد شیمیایی بالقوه مواجه می شود. ولتاژ خروجی معمولاً بر حسب میلی ولت است که نیاز به تقویت و تبدیل توسط یک دماسنج یا کنترل کننده دارد. سیستم های مدرن اغلب از جبران اتصال سرد (CJC) برای محاسبه تغییرات دمای محیط در نقطه مرجع استفاده می کنند و دقت را افزایش می دهند. علاوه بر این، ترموکوپل ها به دلیل دوام در سناریوهای دمای بالا شناخته می شوند، اما می توانند در معرض خطاهای ناشی از تداخل الکترومغناطیسی یا اکسیداسیون باشند. به همین دلیل است که مدلهای مقاوم در برابر خوردگی{6}}از موادی مانند فولاد ضد زنگ یا آلیاژهای نیکل برای کاهش این مشکلات استفاده میکنند. با درک این علم، اپراتورهای مرکز داده میتوانند اختلافات اندازهگیری را بهتر عیبیابی کنند و حسگرهایی را انتخاب کنند که با ویژگیهای سیال خنککننده آنها هماهنگ باشد و در نهایت منجر به عملیات کارآمدتر و پایدارتر شود.
مزایای K{0}}Type نسبت به سایر ترموکوپل ها
وقتی نوبت به سنجش دما می رسد، همه ترموکوپل ها یکسان ایجاد نمی شوند. نوع K-به چند دلیل، به ویژه در برنامه های خنک کننده مایع مرکز داده، متمایز است. اول، محدوده دمایی وسیع آن (-200 درجه تا 1260 درجه) شرایط عملیاتی معمولی سیستمهای خنککننده را پوشش میدهد، که معمولاً بین 10 درجه تا 60 درجه برای مایعاتی مانند آب یا سیالات دی الکتریک شناور است. این تطبیق پذیری به این معنی است که میتواند هم خروجیهای چیلر با دمای پایین{10}}و هم نقاط بالقوه را بدون اشباع کنترل کند. این را با انواع دیگر مقایسه کنید، مانند J-(آهن{-کنستانتان)، که محدوده باریکتری دارد و در محیطهای مرطوب بیشتر مستعد زنگزدگی است، یا نوع T (مس-کنستانتان)، که برای برودتی بهتر است اما برای دماهای بالاتر مناسبتر است. استحکام نوع K{16}}آن را برای تنظیمات صنعتی، از جمله مراکز داده که قابلیت اطمینان در آنها غیرقابل مذاکره است، انتخاب میکند.
مزیت مهم دیگر، مقرون به صرفه بودن-اثربخشی آن است. ترموکوپلهای نوع K معمولاً مقرون به صرفهتر از دستگاههای دقیقی مانند RTD (ردیابهای دمای مقاومتی) یا ترمیستورها هستند، در حالی که هنوز دقت کافی را برای اکثر نیازهای نظارت بر سرمایش ارائه میدهند. آنها همچنین به دلیل ساخت سادهشان زمان پاسخگویی سریعتری دارند که امکان تشخیص سریع نوسانات دما را فراهم میکند که میتواند منجر به خرابی تجهیزات شود. در حلقه های خنک کننده مایع، این سرعت تنظیمات پیشگیرانه مانند افزایش سرعت پمپ یا فعال کردن خنک کننده های پشتیبان را امکان پذیر می کند. علاوه بر این، انواع K-بهطور گسترده در دسترس هستند و با طیف وسیعی از ابزارهای بازخوانی سازگار هستند و دردسرهای یکپارچهسازی را کاهش میدهند. با این حال، آنها محدودیتهایی دارند، مانند دقت پایینتر در انتهای محدودهشان در مقایسه با RTD، اما برای مراکز داده،-تعویض اغلب ارزش آن را دارد. با انتخاب انواع{10}K{11}}مقاوم در برابر خوردگی، یک لایه دوام اضافی در برابر خنککنندهها به دست میآورید که ممکن است حسگرهای دیگر را تخریب کنند. این ترکیبی از مقرون به صرفه بودن، سرعت و سازگاری آنها را به سرمایه گذاری هوشمندانه ای برای حفظ شرایط حرارتی مطلوب در تاسیسات شما تبدیل می کند.
چرا مقاومت در برابر خوردگی در ترموکوپل ها اهمیت دارد؟
مقاومت در برابر خوردگی فقط یک ویژگی برتر ترموکوپل نیست. این یک عامل حیاتی است که می تواند موفقیت یا شکست سیستم خنک کننده مایع مرکز داده را تعیین کند. در این محیطها، ترموکوپلها دائماً در معرض خنککنندههای مختلفی قرار میگیرند که ممکن است حاوی آب، گلیکول، روغن یا مایعات مصنوعی باشد که میتواند از نظر شیمیایی تهاجمی باشد. با گذشت زمان، این قرار گرفتن منجر به اکسید شدن، حفره شدن یا تخریب عمومی مواد حسگر میشود که منجر به خوانش نادرست، رانش یا خرابی کامل حسگر میشود. هنگامی که یک ترموکوپل خورده می شود، ممکن است داده های دما نادرست را ارائه دهد و باعث شود سیستم خنک کننده بیش از حد جبران کند یا عملکرد ضعیفی داشته باشد. این میتواند منجر به گرم شدن بیش از حد سرورها، افزایش هزینههای انرژی و حتی آسیبهای سختافزاری{4}}نتیجههایی شود که برای هر عملیات مرکز داده پرهزینه و مختل است.
اهمیت مقاومت در برابر خوردگی با در نظر گرفتن پیامدهای بلندمدت- آشکار می شود. یک ترموکوپل استاندارد ممکن است چند ماه در یک حلقه خنککننده خشن دوام بیاورد، در حالی که یک نسخه مقاوم در برابر خوردگی میتواند سالها دوام بیاورد و زمان تعمیر و نگهداری و هزینههای تعویض را کاهش دهد. این امر به ویژه در مراکز داده در مقیاس بزرگ که در آنها هزاران حسگر مستقر هستند و دسترسی برای تعمیرات محدود است بسیار حیاتی است. ترموکوپلهای مقاوم در برابر خوردگی معمولاً از موادی مانند Inconel، Hastelloy یا فولاد ضد زنگ برای غلافها و اتصالات استفاده میکنند که یک سد محافظ در برابر حملات شیمیایی تشکیل میدهند. به عنوان مثال، آلیاژهای اینکونل در محیطهای{8}}با کلرید بالا که در برخی از خنککنندهها رایج است، برتری دارند و از ترک خوردگی ناشی از استرس جلوگیری میکنند. با سرمایه گذاری در این سنسورهای تخصصی، نه تنها از دقت نظارت بر دمای خود محافظت می کنید، بلکه قابلیت اطمینان کلی سیستم را نیز افزایش می دهید. در اصل، مقاومت در برابر خوردگی یک ترموکوپل را از یک جزء یکبار مصرف به یک دارایی بادوام تبدیل میکند و با به حداقل رساندن ضایعات و به حداکثر رساندن زمان کار، با اهداف پایداری مراکز داده مدرن همسو میشود.
عناصر خورنده رایج در سیستم های خنک کننده مایع
سیستم های خنک کننده مایع در مراکز داده برای انتقال موثر گرما طراحی شده اند، اما سیالات مورد استفاده می توانند عناصر خورنده ای را وارد کنند که یکپارچگی سنسور را تهدید می کند. درک این مقصران کلید انتخاب ترموکوپل مناسب است. یکی از متخلفان اصلی، اکسیژن محلول در خنک کنندههای-آب است که باعث اکسیداسیون و زنگ زدگی سطوح فلزی میشود. این امر بهویژه در سیستمهای حلقه باز که در آنها قرار گرفتن در معرض هوا معمول است مشکلساز است. علاوه بر این، مخلوطهای مبتنی بر گلیکول-اغلب به دلیل خاصیت ضد یخ استفاده میشوند-میتوانند در طول زمان تجزیه شوند و محصولات جانبی اسیدی ایجاد کنند که مواد حسگر را از بین میبرند. کلریدها و سایر یونهای ناخالصی یا مواد افزودنی میتوانند منجر به خوردگی حفرهای شوند که در آن سوراخهای کوچکی ایجاد میشود و ساختار و عملکرد ترموکوپل را به خطر میاندازد.
مشکل رایج دیگر ناشی از رشد میکروبی در خنک کننده ها، مانند باکتری ها یا جلبک ها است که بیوفیلم و متابولیت های خورنده تولید می کنند. در سیستمهای حلقه بسته، مناطق راکد ممکن است زبالهها را جمع کنند و سایش را تسریع کنند. خنککنندههای مصنوعی، در حالی که پیشرفته هستند، میتوانند حاوی مواد شیمیایی باشند که با فلزات خاصی واکنش نشان میدهند و در صورت وجود مواد غیرمشابه، منجر به خوردگی گالوانیکی میشوند. به عنوان مثال، اگر غلاف ترموکوپل از فلزی ساخته شده باشد که برهمکنش ضعیفی با مایع خنک کننده یا سایر اجزا دارد، می تواند یک سلول الکتروشیمیایی ایجاد کند که تخریب را سرعت می بخشد. اپراتورهای مرکز داده باید به طور منظم شیمی خنک کننده خود را آزمایش کنند و عواملی مانند سطح pH، رسانایی و غلظت بازدارنده را در نظر بگیرند. با شناسایی زودهنگام این عناصر خورنده، میتوانید به طور فعال ترموکوپلهای-مقاوم در برابر خوردگی نوع K- را با مواد سازگار انتخاب کنید، مانند آنهایی که دارای پوششهای سرامیکی یا روکشهای آلیاژی موجود در HeaterFactory هستند. این آگاهی به جلوگیری از خرابیهای غیرمنتظره کمک میکند و نظارت مداوم دما را تضمین میکند و مرکز داده شما را روان و کارآمد نگه میدارد.
تاثیر خوردگی بر دقت دما
خوردگی فقط از نظر فیزیکی به ترموکوپل ها آسیب نمی رساند. این به طور مستقیم عملکرد اصلی آنها را تضعیف می کند: اندازه گیری دقیق دما. هنگامی که خوردگی وارد می شود، خواص الکتریکی سیم های ترموکوپل و اتصالات را تغییر می دهد. به عنوان مثال، اکسیداسیون می تواند مقاومت الکتریکی را افزایش دهد یا تغییر ولتاژ ناخواسته ایجاد کند، که منجر به قرائت هایی می شود که به طور مداوم خیلی زیاد یا خیلی کم هستند. در سیستم خنک کننده مایع مرکز داده، این عدم دقت می تواند اثرات آبشاری داشته باشد. اگر یک ترموکوپل خورده دمای پایینتر از دمای واقعی را گزارش کند، سیستم خنککننده ممکن است خروجی آن را کاهش دهد و به سرورها اجازه میدهد بیش از حد گرم شوند و به طور بالقوه باعث کاهش یا خاموش شدن حرارتی شود. برعکس، اگر بیش از حد بالا باشد، سیستم میتواند بیش از-خنک شود، انرژی را هدر دهد و هزینههای عملیاتی را افزایش دهد.
ماهیت تدریجی خوردگی به این معنی است که این خطاها اغلب تا زمانی که یک مشکل اساسی مانند خرابی سرور یا افزایش قبوض برق به وجود می آید، مورد توجه قرار نمی گیرند. مطالعات نشان میدهد که حتی یک جابجایی کوچک به میزان 1-2 درجه میتواند بر کارایی و طول عمر پردازنده تأثیر بگذارد. در محیط های دقیق مانند مراکز داده، که در آن دماها به شدت تا چند درجه کنترل می شود، چنین نادرستی غیرقابل قبول است. خوردگی همچنین می تواند باعث خطاهای متناوب شود، جایی که سنسور به طور متناوب کار می کند و عیب یابی را دشوار می کند. به همین دلیل است که کالیبراسیون و بازرسی منظم بسیار مهم است، اما شروع با ترموکوپل-مقاوم در برابر خوردگی نوع K- از همان ابتدا این خطرات را کاهش می دهد. با حفظ یکپارچگی اندازه گیری، این سنسورها به بهینه سازی عملکرد خنک کننده، اطمینان از انطباق با استانداردهای مدیریت حرارتی و محافظت از زیرساخت های ارزشمند فناوری اطلاعات کمک می کنند. به طور خلاصه، تأثیر خوردگی بر دقت فقط یک جزئیات فنی نیست{10}}بلکه یک عامل مهم تجاری است که بر قابلیت اطمینان، هزینه و سلامت کلی مرکز داده تأثیر میگذارد.
مرکز داده خنک کننده مایع: یک پرایمر
خنککننده مایع مرکز داده، نحوه مدیریت گرما را در محیطهای محاسباتی با چگالی بالا متحول میکند. برخلاف خنککننده هوای سنتی، که از فنها و دریچهها برای دفع گرما استفاده میکند، خنککننده مایع از مایعات-مثل آب، مخلوطهای گلیکول یا مایعات دی الکتریک{3}} برای جذب مستقیم و انتقال گرما از اجزاء استفاده میکند. این روش بسیار کارآمدتر است زیرا مایعات ظرفیت گرمایی و رسانایی حرارتی بالاتری نسبت به هوا دارند و امکان حذف گرما بهتر در فضاهای فشرده را فراهم می کند. همانطور که مراکز داده برای پشتیبانی از هوش مصنوعی، محاسبات ابری، و سایر بارهای کاری فشرده تکامل مییابند، خنککننده مایع چگالی توان بالاتری را ممکن میکند و ردپای مورد نیاز برای زیرساخت خنککننده را کاهش میدهد. این به ویژه برای سرورهایی با GPU و CPU که گرمای قابل توجهی تولید می کنند مفید است، زیرا می تواند دمای عملیاتی پایین تری را حفظ کند و عملکرد کلی را بهبود بخشد.
سیستم های خنک کننده مایع را می توان به خنک کننده مستقیم-تا-تراشه و غوطه وری طبقه بندی کرد. در سیستمهای مستقیم-به-تراشه، صفحات سرد به پردازندهها متصل میشوند و مایع خنککننده در میکروکانالها به گردش در میآید تا گرما را خارج کند. از سوی دیگر، خنکسازی غوطهوری شامل غوطهور شدن کل سرورها در یک سیال غیررسانا است که مستقیماً گرما را جذب میکند. هر دو روش به شبکه ای از پمپ ها، مبدل های حرارتی و لوله کشی برای چرخش مایع خنک کننده و دفع گرما به محیط بیرون متکی هستند. نظارت بر دما در این سیستم ها ضروری است، زیرا تضمین می کند که مایع خنک کننده در محدوده ایمن باقی می ماند و به طور موثر عمل می کند. ترموکوپلهای مقاوم در برابر خوردگی{10}نوع K{11}}در اینجا نقش حیاتی ایفا میکنند و دادههای قابل اعتمادی را در نقاط بحرانی مانند درگاههای ورودی/خروجی و نزدیک به منابع گرمایی ارائه میدهند. با درک این پرایمر، متخصصان مرکز داده می توانند درک کنند که چرا خنک کننده مایع در حال افزایش است و حسگرهای پیشرفته چگونه به موفقیت آن کمک می کنند که منجر به صرفه جویی در انرژی، کاهش ردپای کربن و افزایش قدرت محاسباتی می شود.
نحوه عملکرد سیستم های خنک کننده مایع
سیستم های خنک کننده مایع بر اساس یک اصل ساده و در عین حال کارآمد عمل می کنند: استفاده از یک سیال برای جذب گرما از تجهیزات فناوری اطلاعات و انتقال آن به نقطه اتلاف. این فرآیند معمولاً با پمپی شروع می شود که مایع خنک کننده را از طریق یک حلقه بسته به گردش در می آورد. هنگامی که سیال از روی اجزای داغ عبور می کند-مانند CPU یا GPU{3}}انرژی حرارتی را جذب می کند و باعث افزایش دمای آن می شود. این خنک کننده گرم شده سپس به یک مبدل حرارتی جریان می یابد، جایی که گرما را قبل از چرخش مجدد به محیط دیگری مانند هوا یا آب منتقل می کند. در مراکز داده، این اغلب شامل یک چیلر یا برج خنک کننده است که گرما را به اتمسفر دفع می کند و دمای پایدار را برای سرورها حفظ می کند. کل سیستم توسط یک واحد مدیریتی کنترل میشود که نرخ جریان و ظرفیت خنککننده را بر اساس دادههای دمای واقعی زمان از سنسورهایی مانند ترموکوپلهای نوع K- تنظیم میکند.
یکی از جنبه های عملیاتی کلیدی انتخاب مایع خنک کننده است. آب بسیار موثر است اما می تواند خطرات خوردگی و هدایت را به همراه داشته باشد، بنابراین افزودنی ها یا آب تصفیه شده رایج هستند. سیالات دی الکتریک در خنک کننده غوطه وری برای جلوگیری از شورت های الکتریکی استفاده می شود. در سرتاسر حلقه، اجزایی مانند مخازن، فیلترها و شیرها عملکرد روان را تضمین می کنند و از انسداد جلوگیری می کنند. نقاط پایش دما به صورت استراتژیک برای تشخیص نقاط داغ، نشتی یا خرابی پمپ ها قرار می گیرند. به عنوان مثال، ترموکوپل ها در ورودی و خروجی مایع خنک کننده به محاسبه راندمان حذف گرما و شناسایی زودهنگام مشکلات کمک می کنند. با استفاده از ترموکوپلهای مقاوم در برابر خوردگی-نوع K-، اپراتورها میتوانند حتی در محیطهای سیال تهاجمی به دادهها اعتماد کنند و کنترل دقیق و اتوماسیون را ممکن میسازد. این بینش عملیاتی به مراکز داده اجازه میدهد تا به رتبهبندیهای اثربخشی مصرف انرژی (PUE) بالاتری دست یابند، به این معنی که انرژی کمتری در خنکسازی تلف میشود و بیشتر به وظایف محاسباتی اختصاص مییابد. در نهایت، درک نحوه عملکرد این سیستم ها به تیم ها برای طراحی، نگهداری و بهینه سازی خنک کننده مایع برای حداکثر قابلیت اطمینان و پایداری قدرت می دهد.
اجزای کلیدی و عملکرد آنها
یک سیستم خنک کننده مایع مرکز داده شامل چندین جزء ضروری است که هر کدام نقش خاصی در مدیریت حرارت دارند. اول، صفحات سرد یا مخازن غوطه وری جایی هستند که انتقال حرارت مستقیماً از سخت افزار به خنک کننده انجام می شود. صفحات سرد معمولاً از مس یا آلومینیوم ساخته میشوند و حاوی میکروکانالهایی برای جریان سیال هستند که از تماس کارآمد با قطعات{2} مولد گرما اطمینان حاصل میکنند. در سیستمهای غوطهوری، سرورها در یک مخزن پر از مایع دیالکتریک غوطهور میشوند که به طور طبیعی گرما را انتقال میدهد. در مرحله بعد، پمپ قلب سیستم است و مایع خنک کننده را از طریق حلقه به گردش در می آورد. پمپ های سانتریفیوژ یا جابجایی مثبت رایج هستند که به دلیل قابلیت اطمینان و توانایی آنها در تحمل فشارهای مختلف انتخاب می شوند. آنها جریان ثابت را تضمین می کنند و از مناطق راکد که در آن گرما ایجاد می شود جلوگیری می کنند.
مبدل حرارتی یکی دیگر از اجزای حیاتی است که به عنوان رابطی عمل می کند که خنک کننده گرمای خود را به محیط آزاد می کند. طراحیهای صفحه-و-قاب یا پوسته-و-لوله، بسته به مقیاس و نوع مایع خنککننده، محبوب هستند. به عنوان مثال، در یک مرکز داده بزرگ، یک برج خنک کننده ممکن است برای دفع گرما به هوا استفاده شود، در حالی که تنظیمات کوچکتر می توانند از خنک کننده های خشک استفاده کنند. مخازن مایع خنککننده اضافی را ذخیره میکنند، انبساط حرارتی را در خود جای داده و تعمیر و نگهداری را تسهیل میکنند، در حالی که فیلترها ذراتی را که میتوانند سیستم را مسدود کرده یا به سنسورها آسیب برسانند، حذف میکنند. دریچهها و کنترلکنندهها جریان و فشار را تنظیم میکنند و امکان تنظیم بر اساس تقاضای بار را فراهم میکنند. در سرتاسر این شبکه، حسگرهای دما مانند ترموکوپلهای نوع K{9}}مقاوم در برابر خوردگی{10}}شرایط را در نقاط کلیدی نظارت میکنند و دادهها را در اختیار سیستم کنترل قرار میدهند. بدون هماهنگی این قطعات، راندمان خنک کننده به شدت کاهش می یابد و خطر خرابی سخت افزار را به همراه خواهد داشت. با آشنایی با عملکرد هر بخش، میتوانید مشکلات را بهتر عیبیابی کنید، برنامههای ارتقاء را برنامهریزی کنید، و راهحلهای نظارتی قوی را ادغام کنید که مرکز داده شما را خنک و مقرون به صرفه نگه میدارد.
ادغام ترموکوپلهای نوع K- در خنککننده مایع
ادغام ترموکوپلهای{0}}نوع K در سیستم خنککننده مایع مرکز داده نیازمند برنامهریزی دقیق برای اطمینان از نظارت دقیق دما و قابلیت اطمینان طولانی مدت است. اولین گام، شناسایی نقاط قرارگیری بهینه است که در آن دادههای دما بیشترین اطلاعات را خواهند داشت. مکان های رایج شامل ورودی و خروجی مایع خنک کننده سرورها یا مبدل های حرارتی است، زیرا این نقاط نشان دهنده کارایی کلی سیستم و بار حرارتی است. بهعلاوه، قرار دادن ترموکوپلها در نزدیکی اجزای{5}}پرقدرت مانند GPU یا در امتداد خمهای لولهکشی میتواند نقاط داغ یا محدودیتهای جریان را شناسایی کند. اطمینان از تماس حرارتی خوب بین سنسور و سطح یا سیال اندازه گیری شده بسیار مهم است. برای غوطه ور شدن در مایع خنک کننده، یک ترموکوپل کاملا روکش شده برای جلوگیری از ورود مایع و خوردگی ایده آل است. استفاده از اتصالات فشردهسازی یا پروبهای جوشپذیر میتواند حسگر را در جای خود محکم کند و خطاهای ناشی از لرزش{8}}را به حداقل برساند.
سیم کشی و اتصال به همان اندازه مهم هستند. ترموکوپلهای نوع K سیگنالهای ولتاژ پایین- تولید میکنند، بنابراین باید از کابلهای محافظ برای کاهش تداخل الکترومغناطیسی از تجهیزات الکتریکی مجاور استفاده شود. سیم ها باید به یک دستگاه بازخوانی مانند PLC (کنترل کننده منطقی قابل برنامه ریزی) یا سیستم جمع آوری داده متصل شوند که ولتاژ را به خوانش دما تفسیر می کند. کالیبراسیون در هنگام نصب برای دقت پایه توصیه می شود و بررسی های منظم به حفظ آن کمک می کند. برای مدلهای{6}مقاوم در برابر خوردگی، بررسی کنید که مواد غلاف با مایع خنککننده شما سازگار است-به عنوان مثال، Inconel برای محیطهای غنی از کلرید-. یکپارچهسازی ممکن است شامل تنظیم نرمافزار برای آستانههای هشدار نیز باشد، بنابراین اگر دما از حد مجاز فراتر رود، سیستم میتواند هشدارها یا پاسخهای خودکار مانند افزایش جریان مایع خنککننده را ایجاد کند. با پیروی از این دستورالعملها، میتوانید بهطور یکپارچه ترموکوپلهای{11}}نوع K را در زیرساخت خنککننده خود بگنجانید، قابلیتهای نظارت را افزایش دهید و از خرابیهای پرهزینه جلوگیری کنید.
مکان بهینه برای نظارت دقیق
وقتی صحبت از دریافت داده های دمایی قابل اعتماد از ترموکوپل های نوع K در سیستم های خنک کننده مایع می شود، جایگذاری همه چیز است. هدف این است که حسگرها را در جایی قرار دهیم که بتوانند دمای معرف را بدون تأثیر عوامل خارجی ثبت کنند. در خنکسازی مستقیم-به-تراشه، بهترین نقاط اغلب در خود صفحات سرد یا در کانالهای خنککننده مستقیماً در مجاورت پردازندهها هستند. این بینش واقعی-درباره حرارت سطح مؤلفه-را فراهم میکند و امکان کنترل دقیق را فراهم میکند. برای خنکسازی غوطهوری، ترموکوپلها باید در سرتاسر مخزن توزیع شوند تا تغییرات گرادیان را بررسی کنند، زیرا گرما میتواند در سیال طبقهبندی شود. از قرار دادن سنسورها خیلی نزدیک به پمپ ها یا بخاری ها خودداری کنید، زیرا ارتعاشات مکانیکی یا گرمای موضعی می تواند خوانش ها را منحرف کند. در عوض، روی مناطقی با جریان ثابت، مانند بخش های مستقیم لوله، تمرکز کنید تا اطمینان حاصل کنید که سنسور دمای مایع خنک کننده عمده را به دقت اندازه گیری می کند.
یکی دیگر از ملاحظات کلیدی دسترسی برای نگهداری و کالیبراسیون است. سنسورهایی که در مناطقی که دسترسی به آنها سخت است--ممکن است نادیده گرفته شوند، که منجر به رانش یا شکست ناشناخته شود. در مراکز داده بزرگ، استفاده از چندین ترموکوپل در نقاط استراتژیک-مانند ورودی و خروجی هر رک سرور-میتواند یک نقشه حرارتی جامع ارائه دهد. این به شناسایی عدم تعادل در توزیع خنک کننده کمک می کند که می تواند باعث ایجاد نقاط داغ شود. به عنوان مثال، اگر یک قفسه به طور مداوم دمای خروجی بالاتری را نشان دهد، ممکن است نشان دهنده گرفتگی یا نیاز به تعادل مجدد باشد. علاوه بر این، اطمینان حاصل کنید که محل اتصال ترموکوپل به طور کامل غوطه ور شده یا در تماس با سطح است تا از شکاف های هوایی که عایق و تاخیر در پاسخ هستند جلوگیری شود. با برنامهریزی سنجیده قرارگیری، ارزش ترموکوپلهای{10}}مقاوم در برابر خوردگی{11} را به حداکثر میرسانید و دادههای خام را به بینشهای عملی تبدیل میکنید که کارایی را افزایش میدهد و از حوادث گرمای بیش از حد جلوگیری میکند.
بهترین روش های سیم کشی و اتصال
سیمکشی و اتصالات مناسب برای عملکرد ترموکوپلهای نوع K-در سیستمهای خنککننده مایع مرکز داده حیاتی هستند. از آنجایی که این سنسورها سیگنالهای ولتاژ پایین-خروجی میکنند، حتی مقاومتها یا تداخلهای کوچک میتواند منجر به خطاهای اندازهگیری قابل توجهی شود. برای حفظ یکپارچگی سیگنال در فواصل طولانی، با استفاده از سیمهای گسترش ترموکوپل که با انواع آلیاژ-کرومل و آلومل برای نوع K- مطابقت دارند، شروع کنید. این سیمها باید برای محافظت در برابر تداخل الکترومغناطیسی کابلهای برق، موتورها یا سایر تجهیزاتی که معمولاً در مراکز داده یافت میشوند محافظت شوند. سیم کشی را از منابع ولتاژ بالا-مسیر کنید و برای سازماندهی و محافظت از آنها در برابر آسیب فیزیکی از مجرا یا سینی کابل استفاده کنید. هنگام ایجاد اتصالات، از محکم و تمیز بودن آنها اطمینان حاصل کنید. پایانه های شل می توانند مقاومت ایجاد کنند، در حالی که خوردگی در نقاط اتصال می تواند باعث افت ولتاژ شود.
برای جبران اتصال سرد (CJC)، که دمای محیط را در دستگاه بازخوانی محاسبه می کند، نقطه مرجع را در یک محیط پایدار قرار دهید تا از نوسانات جلوگیری شود. بسیاری از ثبتکنندهها و کنترلکنندههای داده مدرن در CJC{1} ساخته شدهاند، اما هنوز مهم است که کالیبراسیون آنها را به صورت دورهای تأیید کنید. هنگام اتصال به دستگاهها، از ماژولهای ورودی ترموکوپل اختصاصی استفاده کنید که برای کنترل سیگنالهای کم و ایجاد ایزوله برای جلوگیری از حلقههای زمین طراحی شدهاند. در عمل، تمام سیمها و اتصالات را به وضوح برچسب بزنید تا عیبیابی و تعمیر و نگهداری آسان شود. برای مدلهای مقاوم در برابر خوردگی، بررسی کنید که سرهای اتصال یا جعبههای اتصال برای محیط هم رتبهبندی شده باشند-بهعنوان مثال، IP67-برای محافظت در برابر رطوبت رتبهبندی شدهاند. با پیروی از این بهترین شیوهها، اطمینان حاصل میکنید که ترموکوپلهای نوع K شما دادههای دقیق و قابل اعتمادی را ارائه میدهند و سیستم خنککننده مایع شما را قادر میسازد تا در اوج راندمان کار کند و به سرعت به تغییر تقاضاهای حرارتی پاسخ دهد.
مزایای استفاده از ترموکوپلهای مقاوم در برابر خوردگی-نوع K-
گنجاندن ترموکوپلهای{0}}مقاوم در برابر خوردگی- از نوع K در راهاندازی خنککننده مایع مرکز داده، مزایای زیادی را ارائه میکند که مستقیماً به برتری عملیاتی و صرفهجویی در هزینه ترجمه میشود. در مرحله اول، این سنسورها به طور قابل توجهی دوام و طول عمر را افزایش می دهند. با مقاومت در برابر خنک کننده های خشن و شرایط مرطوب، دفعات تعویض و مداخلات تعمیر و نگهداری را کاهش می دهند. این امر به ویژه در مراکز داده در مقیاس بزرگ که دسترسی به حسگرها میتواند زمانبر و مخرب باشد بسیار ارزشمند است. برای مثال، یک ترموکوپل استاندارد ممکن است در عرض یک سال در یک حلقه- مبتنی بر گلیکول از کار بیفتد، در حالی که یک نسخه مقاوم در برابر خوردگی- با غلاف Inconel می تواند پنج سال یا بیشتر دوام بیاورد، همانطور که در محصولات HeaterFactory دیده می شود. این طول عمر طولانی نه تنها هزینه های مواد را کاهش می دهد، بلکه زمان خرابی را نیز به حداقل می رساند و نظارت مستمر و حفاظت از زیرساخت های مهم فناوری اطلاعات را تضمین می کند.
یکی دیگر از مزایای مهم بهبود دقت و قابلیت اطمینان است. خوردگی می تواند باعث رانش اندازه گیری شود، اما مواد مقاوم خواص الکتریکی پایداری را حفظ می کنند و داده های دمایی ثابتی را در طول زمان ارائه می دهند. این دقت امکان کنترل دقیقتر سیستمهای خنککننده، بهینهسازی مصرف انرژی و جلوگیری از سرد شدن بیش از حد یا کمسرد شدن را فراهم میکند. در نتیجه، مراکز داده میتوانند به نمرات بهتری برای اثربخشی مصرف انرژی (PUE) دست یابند که کارایی انرژی را اندازهگیری میکند. علاوه بر این، این ترموکوپل ها با شناسایی قابل اعتماد رویدادهای گرمای بیش از حد قبل از تبدیل شدن به خرابی یا آتش سوزی سخت افزاری، به ایمنی کمک می کنند. اثربخشی هزینه واضح است: اگرچه ممکن است هزینه اولیه بالاتری نسبت به مدلهای استاندارد داشته باشند،-صرفهجویی طولانیمدت در تعمیر و نگهداری، انرژی و قطعیهای اجتنابشده آنها را به سرمایهگذاری هوشمندانهای تبدیل میکند. با انتخاب ترموکوپلهای{8}}مقاوم در برابر خوردگی- از نوع K، نه تنها یک سنسور میخرید{10}}بلکه روی آرامش خاطر، پایداری و عملکرد یکپارچه مرکز داده خود سرمایهگذاری میکنید.
قابلیت اطمینان طولانی مدت و صرفه جویی در هزینه
-قابلیت اطمینان طولانی مدت ترموکوپل های مقاوم در برابر خوردگی-نوع K- یک بازی-تغییر دهنده بودجه و عملکرد مرکز داده است. این حسگرها طوری طراحی شده اند که سختی های محیط های خنک کننده مایع را تحمل کنند، به این معنی که نیاز به کالیبراسیون و تعویض کمتری دارند. در یک مرکز داده معمولی، هزینه خرابی حسگر فقط قیمت یک واحد جدید نیست- بلکه شامل نیروی کار برای نصب، خرابی احتمالی سیستم و خطر آسیب جانبی به سرورها میشود. با انتخاب انواع{8}مقاوم در برابر خوردگی، میانگین زمان بین خرابی ها (MTBF) را افزایش می دهید، که می تواند از ماه ها تا سال ها طول بکشد. این قابلیت اطمینان به صرفه جویی قابل توجهی در هزینه در طول چرخه عمر سیستم خنک کننده تبدیل می شود. به عنوان مثال، اگر یک مرکز داده از صدها ترموکوپل استفاده کند، تغییر به مدلهای بادوام میتواند سالانه هزاران دلار در کاهش نگهداری و موجودی قطعات یدکی صرفهجویی کند.
علاوه بر این، پس انداز غیرمستقیم نیز به همان اندازه چشمگیر است. نظارت دقیق دما که توسط این ترموکوپل ها فعال می شود به بهینه سازی راندمان خنک کننده و کاهش مصرف برق کمک می کند. مراکز داده انرژی{2}} فشرده هستند و سرمایش می تواند تا 40 درصد از کل مصرف برق را تشکیل دهد. با حفظ کنترل دقیق، از هدر رفتن انرژی در خنک سازی غیر ضروری جلوگیری می کنید، که مستقیماً قبض های آب و برق را کاهش می دهد. علاوه بر این، سنسورهای قابل اعتماد از حوادث گرمای بیش از حد جلوگیری می کنند که می تواند منجر به خالی شدن گارانتی سخت افزار یا جایگزینی گران قیمت شود. این را در نظر بگیرید: یک خرابی یک سرور به دلیل مشکلات حرارتی ممکن است بسیار بیشتر از ارتقاء همه ترموکوپلها به انواع مقاوم در برابر خوردگی- هزینه داشته باشد. با اولویت دادن به قابلیت اطمینان بلندمدت، نه تنها از تجهیزات خود محافظت میکنید، بلکه بازده کلی سرمایه برای زیرساخت خنککننده مایع خود را نیز افزایش میدهید، و آن را به یک تصمیم مالی مناسب برای هر مرکز داده آیندهاندیش تبدیل میکنید.
بهبود ایمنی و عملکرد
هنگام استفاده از ترموکوپل های نوع K{0} مقاوم در برابر خوردگی- در خنک کننده مایع مرکز داده، ایمنی و عملکرد دست به دست هم می دهند. از منظر ایمنی، این سنسورها نظارت قابل اعتمادی بر شرایط حرارتی ارائه میکنند و خطر رویدادهای فاجعهبار مانند ذوب شدن سرور یا نشت مایع خنککننده را کاهش میدهند. در سیستمهای خنککننده مایع، گرمای بیش از حد میتواند باعث افزایش فشار یا تخریب سیال شود که به طور بالقوه منجر به نشتی میشود که به الکترونیک آسیب میرساند و خطرات الکتریکی ایجاد میکند. ترموکوپل های مقاوم در برابر خوردگی، با ساختار مستحکم خود، اطمینان حاصل می کنند که آلارم های دما به طور دقیق فعال می شوند و امکان خاموش شدن سریع یا انحراف سیستم های پشتیبان را فراهم می کنند. این رویکرد پیشگیرانه احتمال آتش سوزی یا آسیب تجهیزات را به حداقل می رساند، محیط کاری امن تری را برای پرسنل ایجاد می کند و از دارایی های داده با ارزش محافظت می کند.
از نظر عملکرد، این ترموکوپل ها مراکز داده را قادر می سازند تا سخت افزار خود را بدون به خطر انداختن پایداری، به حداکثر برسانند. آنها با ارائه داده های دقیق دما، به حفظ شرایط عملیاتی بهینه برای سرورها کمک می کنند، که می تواند سرعت پردازش را بهبود بخشد و تأخیر را کاهش دهد. به عنوان مثال، در برنامههای AI یا HPC (محاسبات با عملکرد بالا)، خنکسازی مداوم به پردازندهها اجازه میدهد تا با سرعتهای ساعت بالاتر و بدون فشار حرارتی کار کنند. این به خروجی محاسباتی بهتر و تکمیل سریعتر کار ترجمه می شود. علاوه بر این، قابلیت اطمینان سنسورهای مقاوم در برابر خوردگی{5}به معنی خوانش های نادرست کمتری است که می تواند باعث چرخه های خنک کننده غیرضروری شود و در نتیجه عملکرد سیستم را تثبیت کند. در اصل، سرمایهگذاری در این ترموکوپلها فقط برای جلوگیری از مشکلات نیست-بلکه باز کردن پتانسیل کامل زیرساخت مرکز داده شما است، اطمینان از حفظ ایمنی و عملکرد بالا در شبانه روز.
انتخاب ترموکوپل K{0}Type مناسب
انتخاب ترموکوپل مناسب{0}}مقاوم در برابر خوردگی نوع K- برای سیستم خنککننده مایع مرکز داده شما، شامل ارزیابی چندین عامل برای اطمینان از سازگاری و کارایی است. با ارزیابی محدوده دما و دقت مورد نیاز شروع کنید. در حالی که{4}}انواع K طیف گستردهای را پوشش میدهند، تأیید کنید که محیط خنککننده خاص شما در محدوده عملیاتی خود باقی میماند-معمولاً خنککنندههای مرکز داده بین 0 درجه تا 80 درجه کار میکنند که به خوبی در حد قابلیتهای نوع K-میباشد. دقت یکی دیگر از ملاحظات کلیدی است. به دنبال ترموکوپل هایی با تلرانس استاندارد ± 2.2 درجه یا بهتر باشید و بررسی کنید که آیا نسخه های تلرانس خاصی برای نقاط بحرانی مورد نیاز است یا خیر. مواد ساخت سنسور برای مقاومت در برابر خوردگی بسیار مهم است. گزینه های رایج عبارتند از:
* Inconel: عالی برای برنامه های کاربردی مقاوم در برابر حرارت-و کلرید{1}.
* فولاد ضد زنگ (به عنوان مثال، 316SS): برای محافظت در برابر خوردگی عمومی در خنک کننده های مبتنی بر آب{3} خوب است.
* Hastelloy: ایده آل برای مایعات بسیار خورنده مانند آنهایی که اسید یا نمک دارند.
در مرحله بعد، نوع پروب و روش نصب را در نظر بگیرید. ترموکوپل های روکش دار برای خنک کردن مایع محبوب هستند زیرا محافظت و سهولت در نصب را ارائه می دهند. بر اساس نیاز به زمان پاسخ، بین اتصالات زمینی، غیرزمینی یا در معرض دید تصمیم بگیرید-اتصالات زمینی سریعتر پاسخ میدهند اما بیشتر مستعد نویز الکتریکی هستند، در حالی که زمیننشدنی باعث ایزوله میشود. قطر غلاف نیز مهم است. غلاف های نازک تر زمان پاسخگویی سریع تری دارند اما ممکن است دوام کمتری داشته باشند. برای سیمکشی، اطمینان حاصل کنید که کابلهای گسترش برای محیطزیست رتبهبندی شدهاند و از کانکتورهای سازگار استفاده کنید. همچنین عاقلانه است که گواهینامه هایی مانند فهرست ISO یا UL را برای تضمین کیفیت و ایمنی بررسی کنید. با ارزیابی روشمند این جنبهها، میتوانید ترموکوپلی را انتخاب کنید که نه تنها با مشخصات فنی شما مطابقت داشته باشد، بلکه ارزش بلندمدت- را نیز ارائه میکند و ثابت نگه میدارد.
